PCBA（印制电路板组装）加工涉及从 PCB 设计、元器件采购到贴片焊接、测试组装的全流程，每个环节的细节把控都会直接影响产品质量和可靠性。以下是 PCBA 厂家在加工过程中需重点关注的注意事项，涵盖设计、物料、生产工艺、质量管控、环境管理等关键维度：

一、设计与可制造性分析（DFM）阶段

1. PCB 设计优化

布局合理性：避免元器件密集堆叠，预留足够散热空间（如功率器件需远离敏感器件）。

高频信号线路需做阻抗匹配，避免信号干扰（如时钟线、射频线需单独隔离）。

焊盘与钢网设计：焊盘尺寸需与元器件封装严格匹配，避免焊盘过大导致焊膏坍塌或过小导致虚焊。

钢网厚度与开口精度需根据元器件类型调整（如 01005 超微型元件需激光切割钢网）。

工艺孔与定位孔：增加工艺边、定位孔（Mark 点）和支撑孔，确保 SMT 贴片时 PCB 固定稳定，避免偏移。

2. 可制造性评审（DFM Review）

联合客户对 PCB 设计文件进行可制造性分析，识别潜在问题（如元件间距过小、极性标识不清、BGA 扇出不合理等），提前优化设计以降低生产风险。

二、物料采购与管理

1. 元器件选型与验证

规格匹配：严格核对元件规格（如封装、引脚间距、电气参数），避免因选型错误导致无法贴装或功能失效。

可靠性测试：对关键元器件（如电源芯片、接插件）进行来料可靠性测试（如耐压测试、温度循环测试），确保符合应用场景要求（如高温、高湿环境）。

防呆设计：通过元件极性标识、防错卡槽等设计避免人工插件错误（如电解电容、IC 方向）。

2. 物料供应链管控

来源追溯：优先选择原厂或授权代理商采购，建立物料追溯体系，记录批次、供应商信息，确保可追溯性。

存储环境：对敏感元件（如 BGA、QFN）采用防潮柜存储（湿度≤20% RH），静电敏感元件需在 ESD 防护环境下操作。

混料风险控制：严格区分新旧物料、不同批次物料，避免混用导致焊接良率波动。

三、生产工艺控制

1. SMT 贴片工艺

锡膏印刷：定期校准印刷机参数（如刮刀压力、速度、脱模距离），确保锡膏厚度均匀（公差 ±10%）。

每小时检查钢网清洁度，避免锡膏残留导致桥连或漏印。

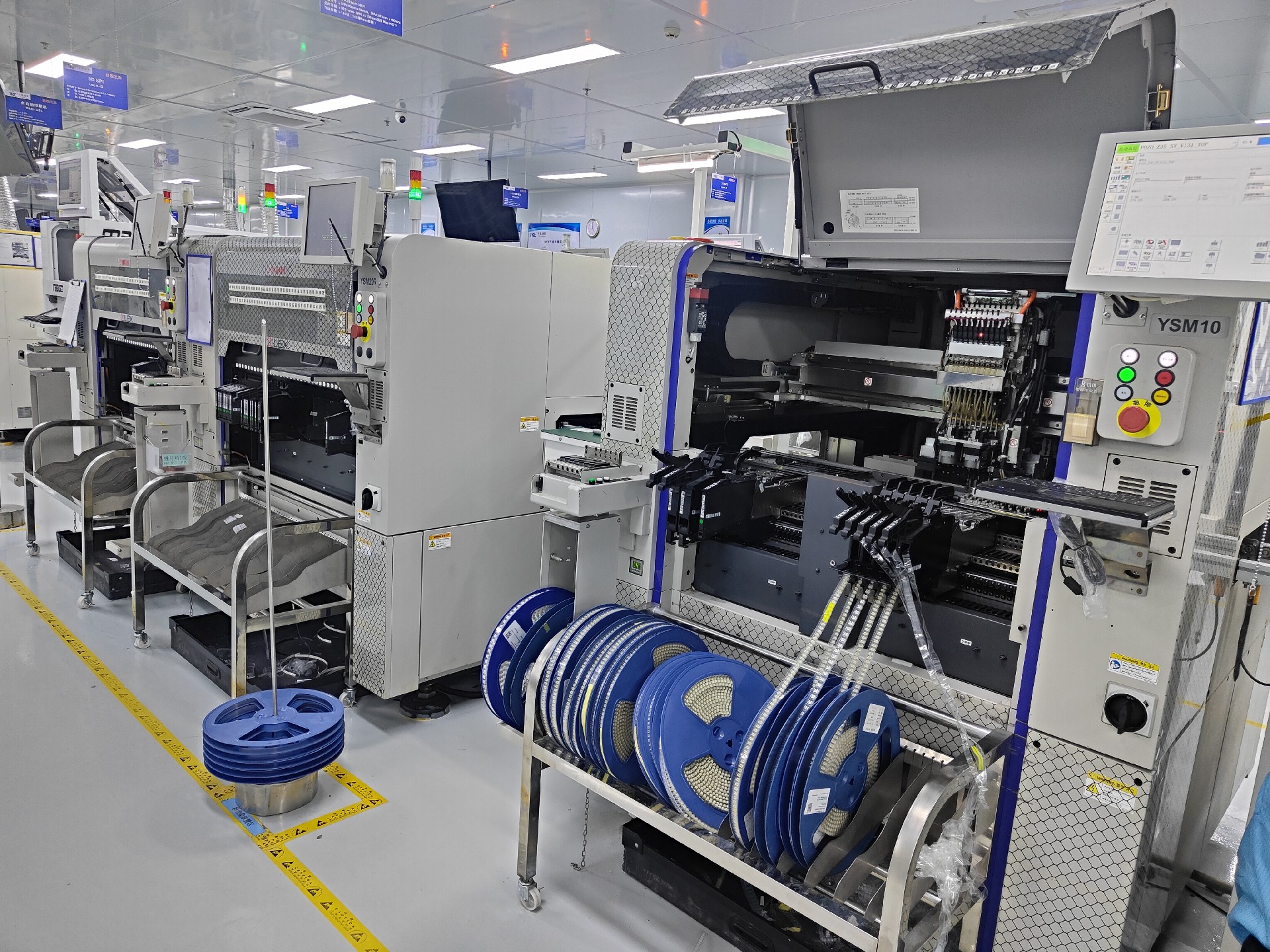

元件贴装：高精度贴片机（如松下 NPM、雅马哈 YSM 系列）需定期校准吸嘴真空度、贴装坐标，确保 0201 元件或 0.3mmPitch IC 的贴装精度（位置偏差≤50μm）。

对 BGA、CSP 等底部焊点元件采用X-Ray 检测，确认焊球熔合状态，避免隐藏虚焊。

回流焊工艺：根据元件耐热性设置温度曲线（如无铅焊膏峰值温度 235±5℃），分段控制预热、保温、回流、冷却阶段，避免元件过热损坏。

每周测试回流焊炉温均匀性，确保不同区域温差≤5℃。

2. DIP 插件与波峰焊工艺

插件定位：采用治具或工装板固定插件元件，避免手工插件歪斜导致焊盘脱落。

波峰焊参数：控制焊锡温度（250±5℃）、波峰高度、传送速度，减少桥连和漏焊，对高引脚元件需提前浸锡处理。

手工补焊：使用恒温烙铁（温度 320±10℃）和吸锡线，避免长时间高温损伤 PCB 或元件。

3. 三防漆涂覆工艺

工艺选择：根据产品使用环境（如户外、车载）选择喷涂、刷涂或浸涂工艺，确保涂层厚度均匀（50-100μm）。

遮蔽保护：对连接器、焊盘等需要后续焊接的区域进行防涂覆遮蔽，避免影响二次加工。

四、质量管控体系

1. 全流程检测

来料检验（IQC）：对 PCB 板进行外观检查（如铜箔划伤、孔位偏差）、阻抗测试；对元件进行尺寸、极性、电气性能抽检。

过程检验（IPQC）：SMT 阶段：AOI 检测焊膏印刷质量、元件贴装偏移，抽检率≥5%。

焊接后：X-Ray 检测 BGA 等隐藏焊点，ICT（在线测试）检测电路连通性，FCT（功能测试）验证模块功能。

成品检验（FQA）：100% 目视检查外观（如元件歪斜、焊点光泽度），模拟实际工作环境进行负载测试、耐压测试。

2. 缺陷管理与持续改进

建立缺陷数据库，统计常见问题（如焊盘脱落、元件立碑），通过鱼骨图分析根因（如设计缺陷、工艺参数偏差、人员操作失误），制定改进措施（如优化钢网开口、调整贴装压力）。

定期开展工艺评审会，引入新设备（如 3D AOI、SPI 焊膏检测）提升检测精度。

五、环境与安全管理

1. 静电防护（ESD）

生产车间地面铺设防静电地板，操作人员佩戴防静电手环、工衣，工作台面使用防静电胶皮，定期检测接地电阻（≤10Ω）。

元件周转箱、货架采用防静电材质，避免静电积累损坏敏感器件（如 IC、MOS 管）。

2. 温湿度控制

SMT 车间温度控制在 23±3℃，湿度 45%-65% RH，避免高湿环境导致 PCB 吸潮或锡膏氧化。

波峰焊、回流焊区域需加强通风，降低车间内有害气体（如助焊剂挥发物）浓度。

3. 环保合规

严格遵守 RoHS、REACH 等环保标准，使用无铅焊料、水溶性助焊剂，妥善处理工业废弃物（如废锡膏、擦拭布），避免污染环境。

六、与客户的协作要点

需求明确化：提前确认产品技术规格（如工作电压、电流、耐温等级）、认证要求（如 UL、CE）及特殊工艺需求（如沉金工艺、埋盲孔 PCB）。

进度透明化：通过 MES 系统实时反馈生产进度，定期向客户汇报物料到货情况、产线良率、测试结果，确保交付周期可控。

售后响应：建立快速售后通道，对客户反馈的质量问题 24 小时内响应，48 小时内提供分析报告和解决方案。

总结

PCBA 加工是典型的细节决定成败的精密制造过程，厂家需从设计源头到交付全链条建立标准化流程，并通过自动化设备升级和数字化管理工具（如 MES、SPI、AOI）提升工艺稳定性。对于客户而言，选择具备完善 DFM 能力、严格质量管控体系和快速响应能力的厂家（如深圳市卓能创展智造科技有限公司），可大幅降低项目风险，确保产品符合预期性能和可靠性要求。
