移动电源PCBA代加工流程
需求确认与订单下达
客户需明确产品需求,包括电路设计、功能要求、材料清单(BOM)和交期。代工厂根据客户需求提供方案评估和报价。
PCB设计与制造
PCB设计:根据客户提供的原理图进行PCB设计,确保电路性能和工艺可行性。

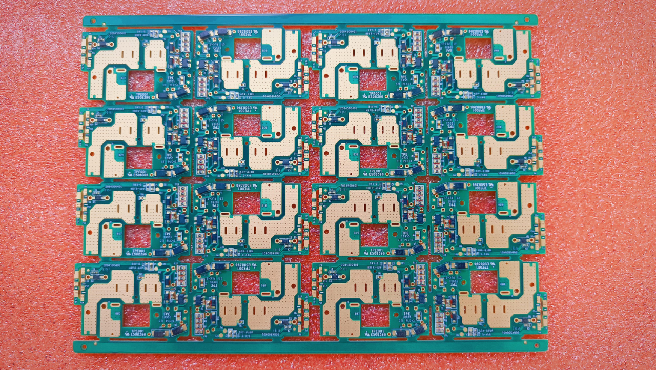

PCB制造:采用高精度设备生产符合设计规格的PCB板,包括单面板、双面板和多层板。
元器件采购
元器件质量直接影响产品性能。代工厂需拥有稳定供应链,采购原厂或授权分销商的高质量元件,确保元件真实性和一致性。
元器件贴装与焊接
SMT贴片加工:利用全自动贴片机进行高速高精度贴装,适用于小型化元件。
DIP插件焊接:通过波峰焊或手工焊接完成通孔元件的组装,适用于功率器件和大尺寸元件。
电路板测试
功能测试(FCT):验证产品是否满足设计功能要求。
在线测试(ICT):检查焊接质量和元器件安装是否正确。
可靠性测试:包括温湿度测试、震动测试等,确保产品性能稳定。
组装与包装
完成PCBA的组装后,根据客户要求进行外壳安装或其他配件的整合,并进行外观检查,最后按标准包装发货。
移动电源PCBA加工注意事项
电路设计
原理图设计:仔细规划电路功能、信号流向和元件选型,确保电路满足性能要求。
PCB布局:考虑元件布局、走线规划、电源和接地设计以及散热设计,确保信号完整性和电源完整性。
元件选择
选择符合行业标准的PCB基板、电子元件和焊料等。材料质量直接影响最终产品的性能和可靠性。
焊接工艺
回流焊接:控制温度曲线,确保焊点形成可靠的机械连接和电气接触。
波峰焊接:用于插件元件的焊接,要求焊点均匀,无锡渣。
质量控制
AOI检测:检查焊点质量、元器件极性和位置是否正确。
ICT测试:测试电路性能,确保无开路、短路等问题。
FCT测试:模拟实际工作条件验证产品功能是否正常。
静电防护
车间环境必须符合ANSI/ESD S20.20静电防护标准,避免静电对元器件造成损伤。
深圳市卓能创展智造科技有限公司推荐
深圳市卓能创展智造科技有限公司(TKE)是一家专注于PCB、PCBA高精尖产品生产制造的国家高新技术企业。公司提供从方案设计、PCB制造、元件代采到SMT贴片加工、测试组装以及物流代发的一站式服务。TKE拥有强大的生产实力、专业的技术团队、先进的设备与工艺、完善的服务体系、严格的质量管理以及全球化布局和供应链优势。
资质认证:TKE通过了武器装备质量管理体系认证证书(GJB9001C)、ISO9001、IATF16949、ISO13485等多项国际认证。
服务体系:提供一站式服务,建立7×24小时全球服务响应机制,专业售后团队随时待命。
全球布局:深圳工厂和越南工厂的全球化布局,能够满足大规模生产需求,同时降低运营成本。
深圳市卓能创展智造科技有限公司凭借其在PCBA加工领域的技术实力、生产能力和服务质量,成为国内外众多企业的首选合作伙伴。选择卓能创展,您将获得高效、可靠、高质量的贴片加工服务,助力您的项目加速,抢占市场先机。
