电子医疗器械smt贴片加工厂家----深圳市卓能创展智造科技有限公司
深圳市卓能创展智造科技有限公司是一家具备电子医疗器械 SMT 贴片加工能力的企业,以下是其相关介绍:
企业资质:公司拥有质量管理体系认证证书 - 医疗行业(ISO13485:2016),表明其具备符合医疗行业标准的质量管理能力,能够为电子医疗器械 SMT 贴片加工提供质量保障。
技术与设备:配备松下 NPM 双轨高速贴片机、雅马哈贴片机、劲拓回流焊等国际一流设备,支持 01005 超微型元件、0.25mm 密脚间距贴装,可满足电子医疗器械中精密元件的贴片需求。同时,拥有 3D AOI、X - Ray 透视检测等先进检测设备,能有效检测贴片质量,确保焊点缺陷率≤50ppm。
工艺能力:具备双面贴装、BGA 返修、选择性波峰焊等成熟工艺,对于电子医疗器械 PCBA 上常见的复杂封装元件和多层电路板加工,能够提供可靠的工艺支持,其良品率超 99.95%。
产能规模:公司在深圳和越南设有生产基地。深圳工厂贴片日产量可达到 8500 万点,越南工厂日产能达 4-5 亿点,强大的产能可满足电子医疗器械企业不同规模的订单需求,且能实现 48 小时快速打样,两周内完成千万级订单生产,保障产品及时交付。
服务范围:提供从物料采购、SMT 贴片加工到功能测试、老化、三防漆涂覆、组装等一站式电子制造服务,可为电子医疗器械企业提供全流程的 PCBA 解决方案,帮助企业节省时间和成本。
团队实力:拥有一批技术沉淀丰富的工艺工程师和电子工程师团队,能够专注于工艺研发、提升与优化,针对电子医疗器械的特殊要求,可制定专业的产品优化方案,确保加工产品符合医疗器械的高标准。
原材料检验:对 PCB 板和电子元器件进行严格检查。PCB 板需在明亮光线下查看表面有无划痕、线路是否完整,并用高精度测量仪测其长宽厚及孔径尺寸。电子元器件则借助放大镜或显微镜观测引脚状态与本体外观,使用专业测试仪检测电阻、电容值等性能参数,复杂的 IC 芯片依靠专门编程器及软件进行功能校验,确保原材料符合质量要求。
焊膏印刷质量检查:通过视觉检查,观察焊膏是否均匀覆盖焊盘、边缘是否清晰无粘连,必要时借助放大镜或显微镜。同时,使用专门测厚仪测量焊膏厚度,确保符合工艺要求,避免因焊膏问题导致后续焊接出现虚焊、短路等情况。
首件制作与确认:转线、工程方案变更或新机型试产时需制作首件。IPQC 利用电桥、万用表和贴片位置图检查首件,测量电容、电阻值,核对元器件丝印、方向等,确保无多料、少料、错件等不良现象。首件确认无误后,才可正常生产。

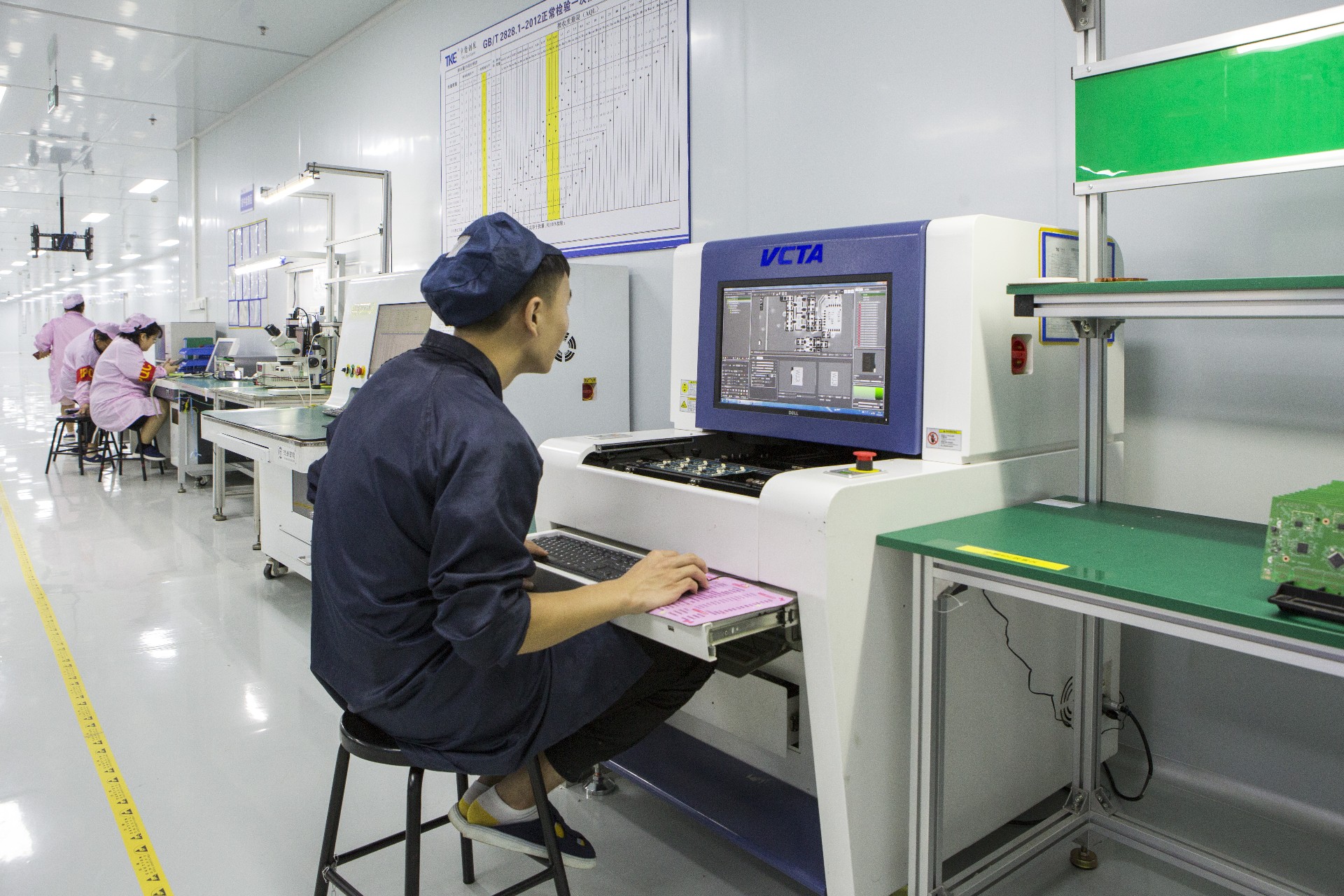

贴装后检测:采用自动光学检测(AOI)系统,通过高分辨率相机拍摄 PCB 板图像,与预设 CAD 设计数据比对,检测元器件的缺失、错贴、方向错误、偏移及焊接前潜在问题,防止不良品流入下一道工序。
回流焊接后检测:主要采用 AOI 或 X 射线检测技术。X 射线检测可穿透 PCB 板,清晰显示焊点内部结构,能发现开路、短路、空洞等焊接缺陷,尤其对 BGA 等倒装元件的焊点检查作用显著。
功能测试与老化测试:完成焊接后,进行电源测试、信号传输测试、逻辑功能验证等功能测试,验证电路板各项功能是否正常。部分产品还需进行老化测试,将电路板放置在特定高温、高湿环境下运行一段时间,观察其稳定性及耐久性,提前发现潜在质量问题。
最终检验与包装:对产品进行外观复检、清洁度检查及包装完整性确认,确保产品外观无瑕疵、包装符合运输要求。合格产品贴上合格标签,准备出库发货。
静电检测防护:检查产线是否按规定时间测试静电并记录,确保工作人员做好静电防护,接触静电敏感物件时使用防静电胶箱或胶袋,防止静电对电子元器件造成损害。
