SMT贴片车间线体配置的设备及其作用

在SMT（表面贴装技术）贴片车间中，整条生产线由多个关键设备组成，每个设备都有其特定的作用，共同确保生产过程的高效和产品质量。以下是SMT贴片车间整条线的主要设备及其作用：

1. 锡膏印刷机

作用：锡膏印刷机是SMT生产线的起始设备，负责将锡膏均匀地印刷到PCB（印刷电路板）的焊盘上，为后续贴片工序做好准备。

类型：根据自动化程度，锡膏印刷机可分为手动、半自动和全自动三种类型。全自动锡膏印刷机因其高效率和高品质而得到广泛应用。

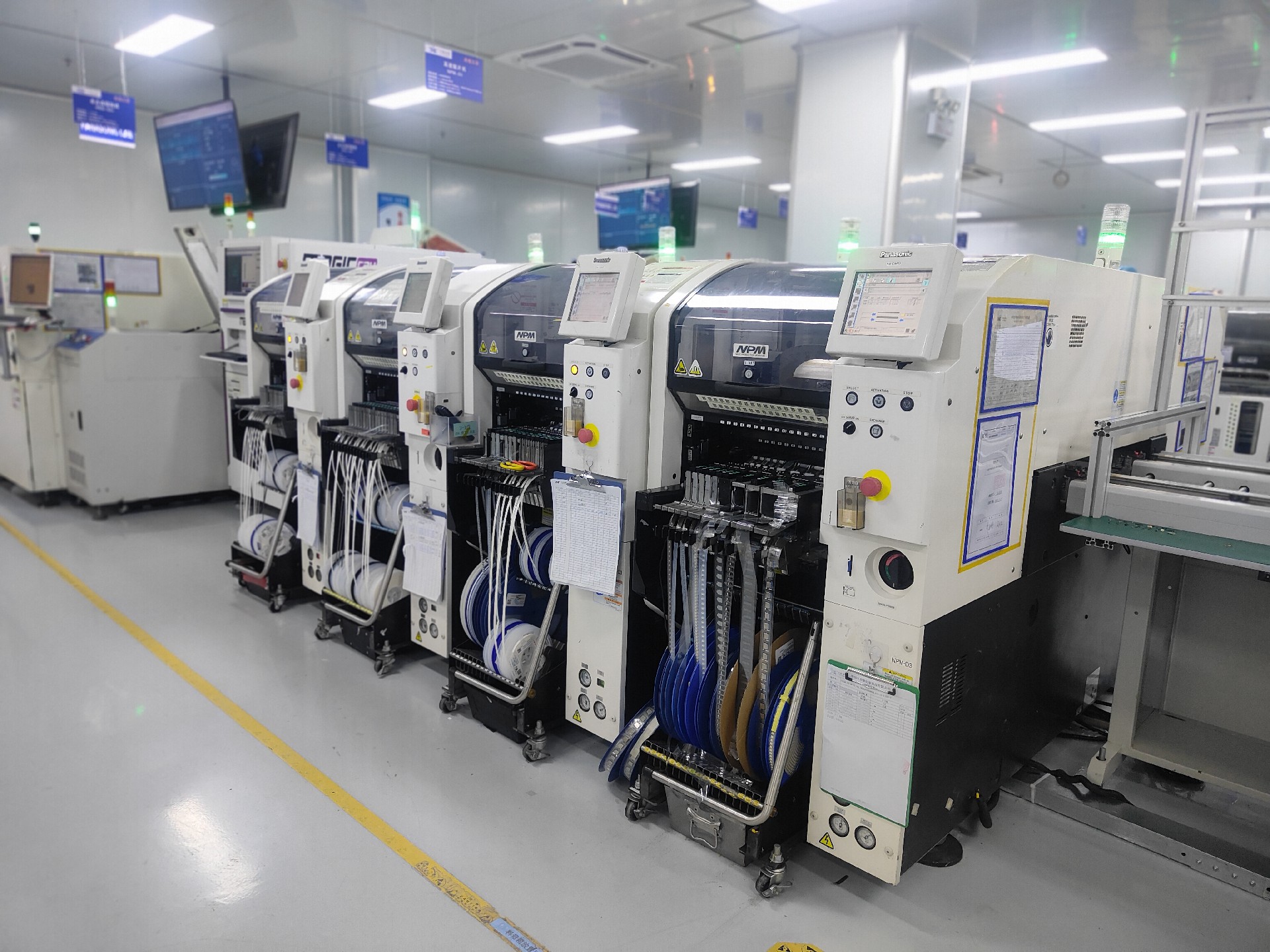

2. 贴片机

作用：贴片机是SMT生产线中的核心设备，负责将电子元器件精确、快速地贴装到PCB的指定位置上。

功能：

提高贴装速度与精度。

实现元器件的快速精确定位。

提升电子制造过程的效率和质量。

检查功能，确保每个元器件都被正确贴装。

类型：贴片机可分为转塔式、拱架式和模组式三种类型。

3. 回流焊炉

作用：回流焊炉是SMT生产线中的后道工序设备，负责将已经贴装好的PCB和元器件的焊料融化，使它们与主板粘结在一起。

类型：包括热风回流焊、氮气回流焊、正空回流焊、热丝回流焊、热气回流焊和激光回流焊等。

4. 检测设备

作用：检测设备用于检测PCB板的焊接质量和装配质量，确保产品符合出厂要求。

主要设备：

AOI（自动光学检测仪）：用于检测PCB板的外观，检查是否有虚焊、漏焊、裂痕等缺陷。

X-Ray检测系统：用于观察BGA等隐藏焊点，确保焊接质量。

ICT（在线测试仪）：用于验证电路功能的完整性。

5. 清洗设备

作用：清洗设备用于清除组装好的PCB板上的有害焊接残留物，如助焊剂等。

位置：清洗设备的位置可以不固定，可以在线，也可不在线。

6. 返修设备

作用：返修设备用于对检测出现故障的PCB板进行返工。

主要设备：包括烙铁、返修工作站等。

7. 周边设备

上下板机：自动输送PCB板，节省人力并降低物料损伤风险。

接驳台：作为生产线模块化连接枢纽，提供PCB缓冲、人工检测或插件作业空间。

缓存机：暂存检测后的NG品，避免混料风险。

翻板机：实现PCB双面贴装自动化，减少人工操作。

移载机：实现单轨贴片机与双轨回流焊的轨道合并，提升空间利用率。

8. 工艺优化设备

锡膏搅拌机：通过行星式搅拌技术，消除锡膏分层与团聚现象，提升锡膏粘度一致性。

能耗优化设备：通过节能设计，减少设备能耗，降低生产成本。

总结

SMT贴片车间的整条生产线由多种设备组成，每个设备都有其特定的作用，共同确保生产过程的高效和产品质量。选择合适的设备配置和优化生产流程，可以显著提高生产效率和产品质量。
